新しい店舗や施設の看板を考えているけど、LEDサインの設計でどの発光方式を選べば理想の雰囲気になるのか悩みますよね。素材や光の出し方ひとつで印象が変わるからこそ難しいんです。このページでは、実際の現場で失敗しないためのLEDサインの設計ポイントを整理しました。
LEDサインの設計は、単なる光る看板を作ることではありません。視認性・耐久性・省エネ性を兼ね備えた効果的な情報伝達ツールを生み出すための、体系的なプロセスなんですよ。
このガイドでは、基礎となる光学設計から、実際の施工・保守まで、LEDサインの設計に必要な知識を段階的にご紹介していきますね。
LEDサインの光学設計:視認性を決める基本要素
LEDサインの設計で最も重要なのが、見やすさを左右する光学設計です。どれだけ美しいデザインでも、見えなければ意味がありませんからね。
照度と輝度の基準を押さえる
照度と輝度基準は、設置環境によって大きく変わります。屋内では300〜500cd/㎡、屋外では5,000〜10,000cd/㎡が目安になりますよ。
特に太陽光下での視認性テストを行うことで、昼間でもしっかり見える設計が可能になります。
ピクセル密度と視認距離の関係
ピクセルピッチと解像度の選定は、視認距離の計算と密接に関係しています。
一般的に、視認距離(m)=ピクセルピッチ(mm)×1〜2という計算式が使えます。例えば、10m離れた場所から見るサインなら、5〜10mmピッチが適切ですね。
| 視認距離 | 推奨ピッチ | 用途例 |
|---|---|---|
| 1〜3m | 1.5〜3mm | 店内ディスプレイ |
| 3〜10m | 4〜6mm | 店頭看板 |
| 10〜30m | 8〜12mm | 屋外広告 |
| 30m以上 | 16mm〜 | 大型看板 |
色の見え方を制御する技術
色温度とカラーマネジメントにより、ブランドカラーを正確に再現できます。2700K(電球色)から6500K(昼光色)まで、用途に応じた色温度設定が可能ですよ。
白色バランス調整の手法としては、RGB各色の電流値を個別調整し、目標色温度に近づけていきます。
次のセクションでは、これらの光学性能を実現するLED素子の選び方について解説しますね。
LED素子とドライバーの選定:性能を支える心臓部
光学設計を実現するには、適切なLED素子とドライバーの選定が欠かせません。ここを間違えると、後々のトラブルにつながってしまいますよ。

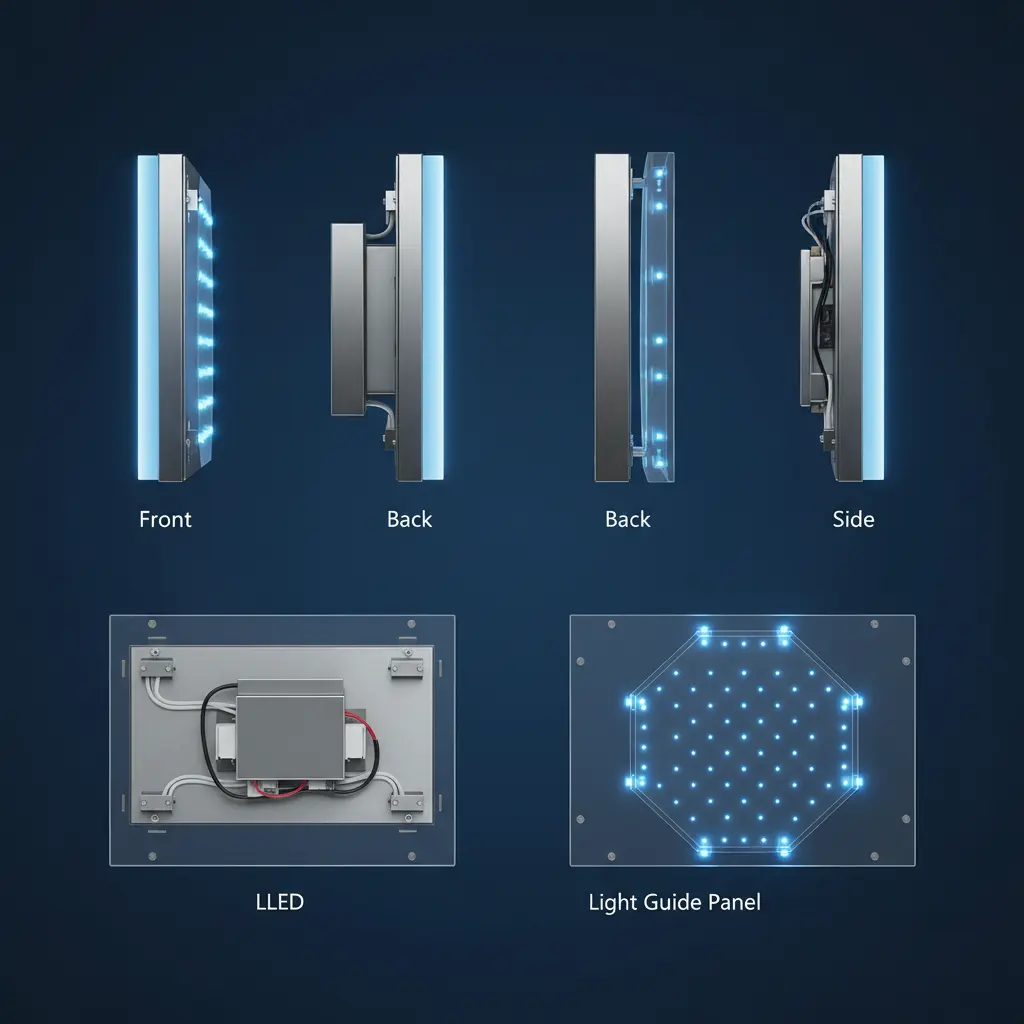

SMDとCOBの特性比較
SMDとCOBの比較では、それぞれの長所を理解することが大切です。
SMD(表面実装型)は、モジュール方式とモジュール配置がしやすく、部分交換も簡単です。一方、COB(チップオンボード)は発光面が均一で、光学レンズとディフューザー設計との相性が良いですね。
- SMDの特徴:メンテナンス性◎、ピクセル単位の制御可能、視野角広い
- COBの特徴:輝度ムラ少ない、放熱効率高い、高密度実装

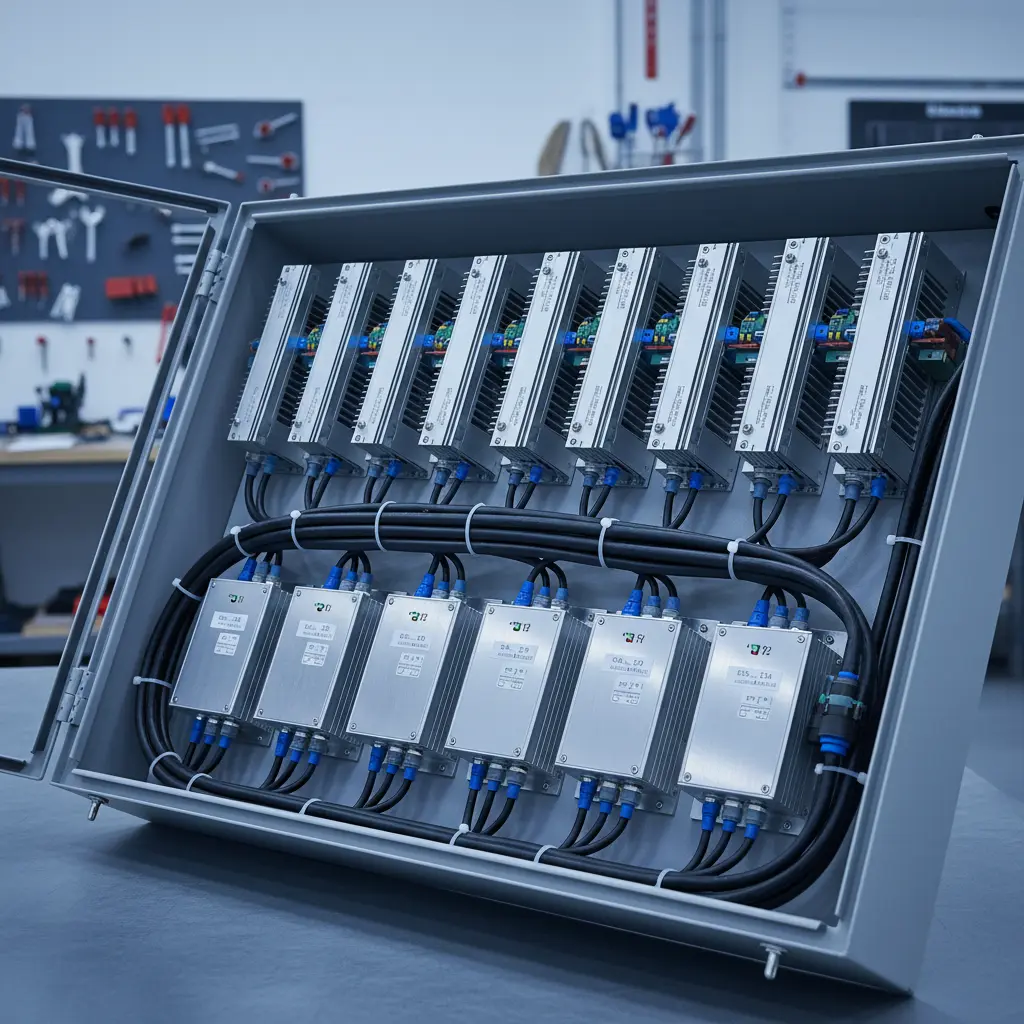

電源設計で安定動作を確保する
ドライバー選定と電源設計では、定電流制御と定電圧制御を使い分けます。消費電力の最適化のためには、効率90%以上のドライバーを選びたいですね。
PWM制御とフリッカ対策も重要なポイントです。PWM周波数とカメラ互換性を考慮し、最低でも1,200Hz以上、できれば3,000Hz以上に設定すると、カメラ撮影時のちらつきを防げますよ。
熱管理が寿命を左右する
冷却と放熱設計は、LEDの長寿命化に直結します。アルミヒートシンク、ヒートパイプ、場合によってはファン冷却を組み合わせることで、素子温度を60℃以下に保ちたいですね。
エネルギー効率評価として、総消費電力あたりの輝度(cd/W)を指標にすると、設計の良し悪しが数値で見えてきます。
次のセクションでは、これらの部品を守る筐体設計について詳しくご紹介します。
筐体設計と環境保護:過酷な環境下での耐久性
LEDサインの設計において、内部の精密な電子部品を守る筐体設計は生命線です。特に屋外設置では、想像以上に過酷な環境に晒されますからね。

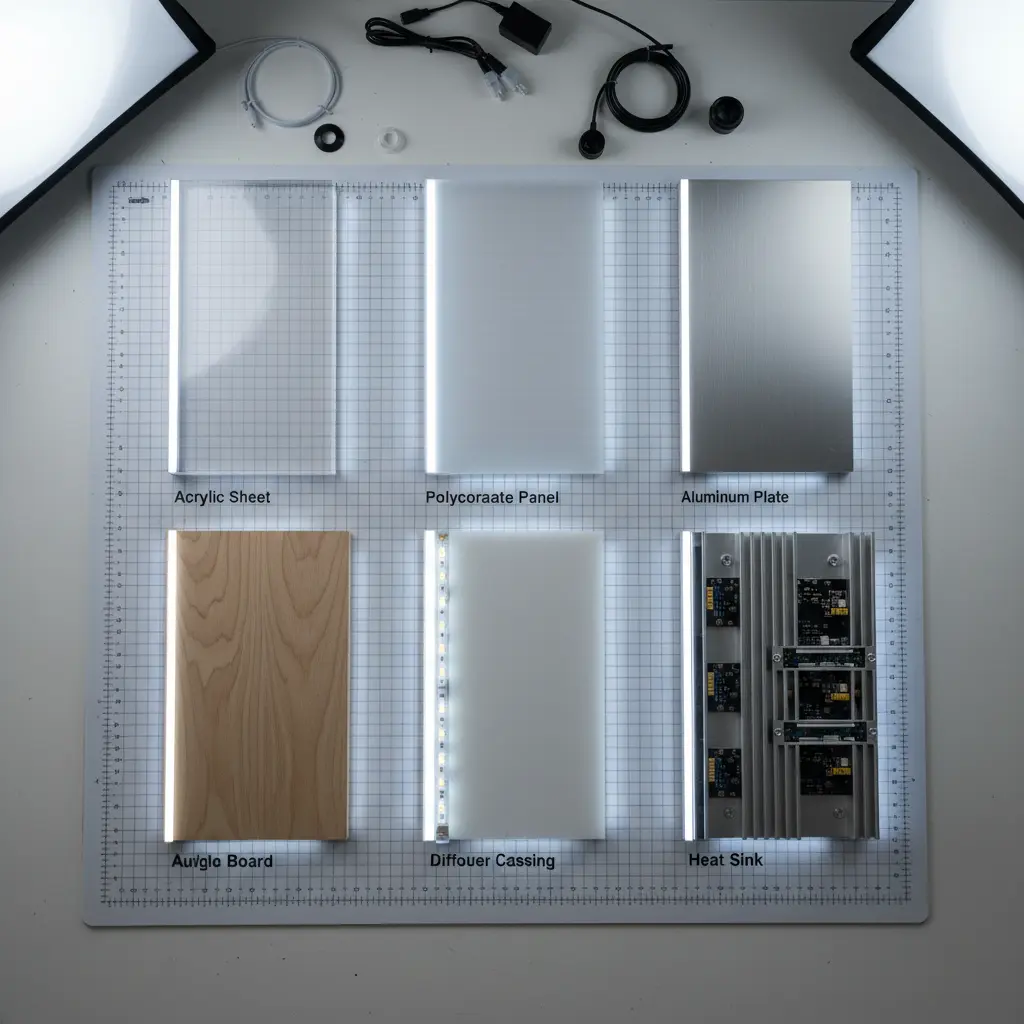

素材選定が決める耐久性
エンクロージャー素材の選び方では、アルミニウム合金やステンレスが一般的です。屋外表示機器の耐候設計として、UV安定剤入りのポリカーボネートやアクリルも選択肢になりますよ。
| 素材 | 長所 | 短所 | 適用場所 |
|---|---|---|---|
| アルミ合金 | 軽量・放熱性◎ | コスト高 | 屋外 |
| ステンレス | 耐食性◎ | 重い・加工難 | 海岸地域 |
| 樹脂(PC/PMMA) | 加工容易・透過性 | 強度低 | 屋内・前面カバー |
| 鋼板 | 強度◎・低コスト | 重い・錆びる | 構造フレーム |
水と埃から守る防塵防水設計
IP規格と防水対策は、設置環境に応じて選定します。屋外ではIP65以上、特に雨が直接当たる場所ではIP67を推奨しますよ。
防水コーキング技術では、シリコンやウレタン系シーラントを使用し、接合部全体に隙間なく充填することが重要です。
防塵仕様とメンテナンス性のバランスも考慮したいですね。完全密閉すると内部点検が困難になるため、工具なしで開けられるクイックリリース機構を検討する価値があります。
安全性を確保する構造設計
耐衝撃と防犯設計として、前面には強化ガラスやポリカーボネート(厚さ5mm以上)を使用します。
落雷対策と避雷設計では、接地抵抗10Ω以下を確保し、サージプロテクターを電源部に設置することで、雷サージによる故障を防げますよ。
次のセクションでは、実際の設置に必要な構造設計と施工計画について解説します。
構造設計と施工:安全で確実な取り付け
どれだけ優れた設計でも、適切に設置できなければ意味がありません。構造計算から施工手順まで、安全性を最優先に考える必要がありますよ。

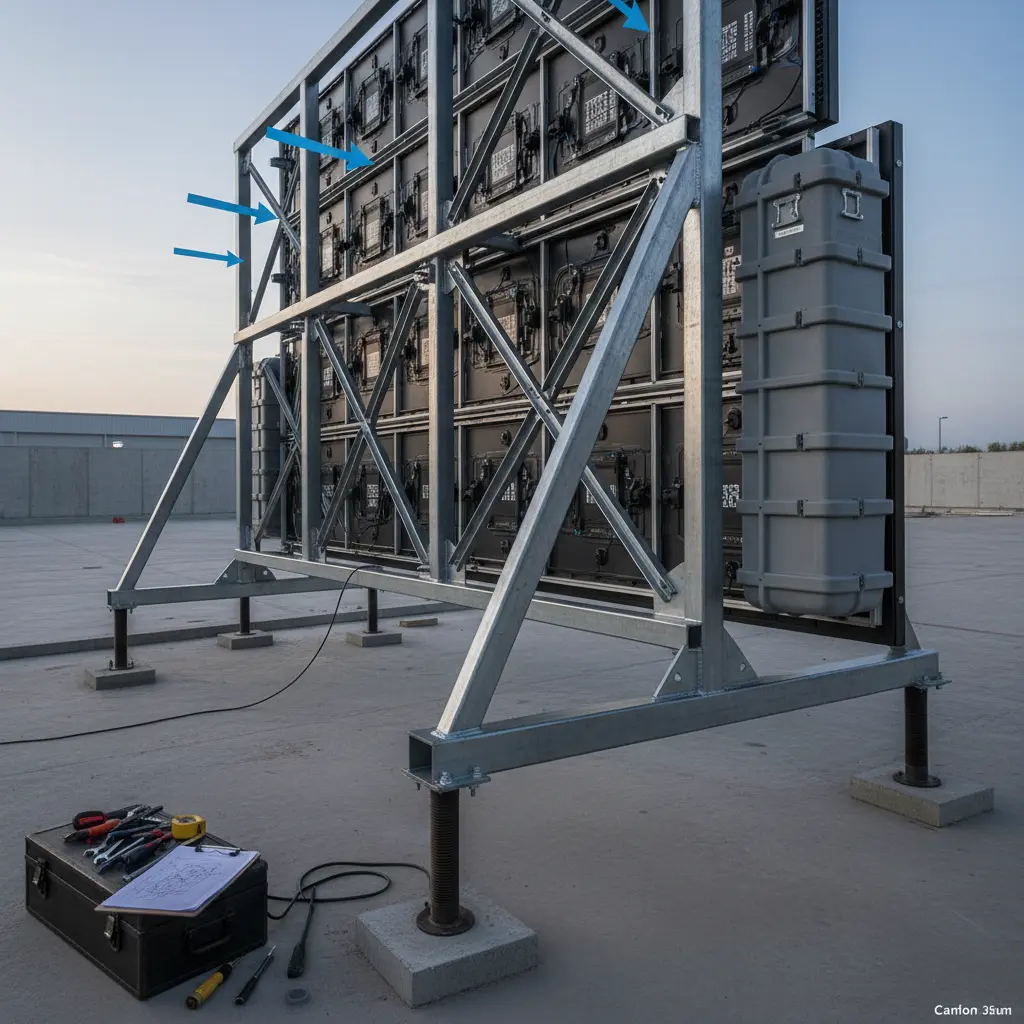

荷重計算と支持構造の設計
風荷重と耐風設計では、建築基準法に基づいた風圧力計算が必須です。一般地域で風速34m/s、台風地域では46m/sを想定した設計が求められますね。
フレーム構造と支持脚設計では、サインの重量と風圧を考慮し、適切な断面サイズの鋼材を選定します。大型サインでは構造計算書の提出が必要になることもありますよ。
地震対策と固定方法
地震対策と固定方法として、建物への取り付けではアンカーボルト(M12以上)を使用し、埋込深さは150mm以上確保したいですね。
独立基礎の場合は、根入れ深さを凍結深度以上(一般的に600mm以上)とし、コンクリート強度21N/mm²以上で施工します。
配線経路と接続部の設計
アクセスと配線経路設計では、メンテナンス時の作業性も考慮します。コネクタ選択と接続方法は、防水性と脱着性を両立できる製品(例:IP67対応の産業用コネクタ)を選びましょう。
ケーブル管理のベストプラクティスとして、以下のポイントを押さえておくと良いですよ:
- 電源線と信号線は分離配線(最低50mm離す)
- 屋外配線にはUV耐性ケーブルを使用
- ケーブルにはマーキングとラベリングを徹底
- 予備配線(20%程度)を確保
施工品質を担保する管理体制
施工手順書と設置チェックリストを作成することで、作業者による品質のばらつきを防げます。
特に以下の項目は、施工完了前に必ず確認したいですね:
- 水平・垂直の精度(±2mm以内)
- ボルト締付トルク(規定値の確認)
- 絶縁抵抗(1MΩ以上)
- 点灯試験(全ピクセル確認)
- 防水処理の目視確認
CAD図面と製作図の作成方法としては、2D図面に加えて3Dモデリングによる可視化を行うと、発注先や施工業者との認識共有がスムーズになりますよ。
次のセクションでは、完成後の運用を支える制御システムについて詳しく解説します。
制御システムと表示管理:コンテンツを効果的に配信
LEDサインの真価は、どんなコンテンツをどう表示するかで決まります。柔軟で使いやすい制御システムの設計が、運用効率を大きく左右しますよ。
コンテンツ管理の基盤設計
表示コンテンツの管理システムは、スタンドアロン型とネットワーク型に大別されます。複数拠点を管理する場合は、クラウドベースのCMS(Content Management System)が便利ですね。
ファイル形式と圧縮最適化では、画像はJPEG/PNG、動画はH.264/H.265コーデックが一般的です。動画再生性能とコーデックを考慮し、解像度とビットレートのバランスを取ることが重要ですよ。
ネットワーク制御プロトコルの選定
ネットワーク制御プロトコルとして、以下の選択肢があります:
- DMX512:小規模・照明制御向け、最大512チャンネル
- Art-Net・sACNの活用:イーサネット経由、大規模システム向け
- 独自プロトコル:メーカー専用、高度な機能
画面同期とフレームレート管理が必要なビデオウォールでは、専用のプロセッサーとGenlock機能が求められますね。
スケジューリングと自動運用
コンテンツスケジューラの仕様として、時間帯・曜日・イベント連動など、柔軟な条件設定ができると運用が楽になります。
センサー連携(明るさ/動作)により、周囲の明るさに応じた輝度自動調整や、人感センサーによるモーション検知での省エネが実現できますよ。
リモート管理とセキュリティ
ワイヤレス制御の設計では、Wi-FiよりもLTE/5Gモジュールの方が安定性が高いです。データ保護とセキュリティ設計として、VPN接続や証明書認証を導入することで、不正アクセスを防げますね。
ファームウェア更新の運用設計も重要です。リモート更新機能があれば、現地訪問なしで機能追加やバグ修正が可能になりますよ。
リモート監視とログ取得により、稼働状況・エラー履歴・温度データなどを遠隔確認でき、トラブルの早期発見につながります。
次のセクションでは、これらのシステムを長期的に維持するための保守運用設計について解説します。
保守運用設計とコスト最適化:長期的な価値を生み出す
LEDサインの設計で見落とされがちなのが、完成後の保守運用計画です。初期投資だけでなく、ランニングコストとROI算出まで含めた設計が、本当の意味での成功につながりますよ。
メンテナンス性を高める設計思想
メンテナンスアクセスの設計では、工具なしで開閉できる構造や、部分交換とモジュール交換手順を考慮した設計が理想的です。
モジュール方式とモジュール配置を採用すれば、故障時に該当モジュールだけを交換できるため、修理コストと時間を大幅に削減できますね。
定期点検とトラブルシューティング
保守用交換部品リストを事前に整備し、消耗品(ファン、電源ユニットなど)の在庫を確保しておくことで、緊急時の対応がスムーズになります。
トラブルシューティングの手順集として、以下のような症状別対応マニュアルを用意しておきたいですね:
| 症状 | 考えられる原因 | 確認項目 |
|---|---|---|
| 点滅・ちらつき | 電源不安定、PWM設定 | 入力電圧、周波数設定 |
| 色ムラ | モジュール劣化、校正ずれ | 使用時間、校正履歴 |
| 一部不点灯 | モジュール故障、接続不良 | コネクタ接触、ケーブル |
| 通信エラー | ネットワーク障害、設定ミス | IPアドレス、ケーブル |
点滅やちらつきの原因診断では、電源品質の測定やPWM波形の確認が有効ですよ。
寿命設計とリプレース計画
劣化評価と寿命試算として、LED素子は一般的に50,000時間で初期輝度の70%まで低下します(L70基準)。1日10時間使用なら約13年の計算になりますね。
長寿命化のための設計指針:
- 動作温度を低く保つ(目標:60℃以下)
- 定格電流の80%以下で駆動
- 低消費モードとスケジューリングによる稼働時間削減
- 定期的な清掃で放熱性能維持
廃棄とリサイクルガイドラインに従い、LEDモジュールやアルミフレームは資源として回収することで、環境負荷低減の設計手法にもつながります。
コスト構造の可視化と最適化
材料コスト見積もりの作り方では、以下の項目を漏れなく積算します:
- LED素子・ドライバー(全体の30〜40%)
- 筐体・フレーム(20〜25%)
- 電源・制御系(15〜20%)
- 施工費(15〜20%)
- 設計・管理費(10〜15%)
ランニングコストとROI算出では、電気代・保守費・保険料を年間コストとして計算し、広告効果や集客増加分と比較することで投資判断ができますよ。
例えば、ソーラー駆動表示の設計を採用すれば、電気代ゼロで運用できる場合もあります。初期投資は高くなりますが、3〜5年でペイできるケースも多いですね。
次のセクションでは、法規制への適合と安全認証について解説します。
法規制対応と安全認証:コンプライアンスを確保する
LEDサインの設計では、美しさや機能性だけでなく、法的要件を満たすことが絶対条件です。許可なく設置すると、撤去命令や罰金のリスクがありますからね。
建築・広告関連の法規制
照明規制と条例は自治体によって異なります。特に以下の点を確認する必要がありますよ:
- 建築基準法:工作物確認申請(高さ4m超または面積10㎡超)
- 屋外広告物法:許可申請、規格制限
- 道路法:道路占用許可(歩道上設置の場合)
- 景観条例:色彩・サイズ・点滅制限
法的許可申請の手続きは、設置前に余裕を持って開始しましょう。審査に1〜3ヶ月かかることもあります。
電気安全と電磁適合性
**電気安全基準(UL CE)**への適合は、特に輸出や公共施設設置の場合に必須です:
- UL48(電飾サイン):北米向け
- CE(EMC指令・低電圧指令):EU向け
- PSE(電気用品安全法):日本国内
EMC対策とノイズ抑制では、フィルタ回路やシールドケーブルにより、他の電子機器への妨害を防ぎます。
光害対策と近隣配慮
夜間表示の光害対策として、以下の配慮が求められますよ:
- 上方光束率(ULOR)を制限(一般的に3%以下)
- 住宅地では22時以降の輝度低減または消灯
- 隣接建物への直射光を避ける配光設計
- 点滅頻度の制限(一般的に1Hz以下)
屋外広告看板のデザイン戦略では、こうした制約の中で最大限の訴求力を引き出す工夫が必要になりますね。
品質認証と試験
環境耐久試験と検査項目として、以下の試験を実施することで品質を担保できます:
- 温度サイクル試験(-20℃〜+60℃)
- 防水試験(IPX5/IPX7)
- 塩水噴霧試験(海岸地域向け)
- 振動・衝撃試験
- 紫外線暴露試験
テストパネルによる品質保証では、量産前にプロトタイプで実環境テストを行うことをお勧めしますよ。
次のセクションでは、実際のプロジェクトを成功に導くための設計プロセスについて解説します。
設計プロセスとプロジェクト管理:成功への道筋
LEDサインの設計を成功させるには、体系的なプロセスと適切なプロジェクト管理が不可欠です。計画段階から竣工まで、段階的に進めることでリスクを最小化できますよ。
要件定義と市場調査
競合分析と市場トレンドを把握することで、差別化ポイントが見えてきます。最近では、**将来技術(MicroLED/マイクロLED)**への注目も高まっていますね。
プロジェクトの出発点は、以下の要件を明確にすることです:
- 設置目的(広告・案内・装飾など)
- ターゲット視聴者と視認距離
- 予算枠(初期投資とランニングコスト)
- 設置環境(屋内外・周囲条件)
- 運用期間と更新計画
コンセプト設計と可視化
サインデザインの基本を押さえたうえで、色彩心理とブランディングを考慮したデザインコンセプトを立てます。
3Dモデリングによる可視化により、完成イメージを関係者間で共有できるため、認識のずれを防げますよ。
プロトタイピングの方法として、小規模なモックアップを作成することで、以下の検証が可能になります:
- 実際の視認性と可読性
- 周囲環境との調和
- 夜間の見え方と光害
- 材質感とブランドイメージの整合性
詳細設計と調達計画
詳細設計では、CAD図面と製作図の作成方法に従い、以下の図面を用意します:
- 全体配置図(1/50〜1/100)
- 詳細図(1/5〜1/20)
- 電気配線図
- 構造計算書
- 部品表(BOM)
発注とサプライチェーン管理では、リードタイムの長い部品(LEDモジュール、制御装置など)を優先的に発注します。
サプライヤー評価チェックリストを使い、品質・納期・サポート体制を総合評価することで、信頼できる調達先を選定できますよ。
製作と品質管理
CNC加工による部品製作や3Dプリントパーツの活用により、複雑形状や特注部品にも対応できます。
規格準拠の確認テンプレートを使い、各工程で仕様通りの品質が確保されているか確認しましょう。
校正ツールと測定器による色度・輝度測定を行い、カラーマッチングサービスを利用することで、ブランドカラーの正確な再現が可能になりますね。
設置と試運転
施工段階では、取り付けトレーニングと安全教育を作業員に実施することが重要です。
施工手順書と設置チェックリストに従い、以下の流れで進めます:
- 下地確認と補強
- フレーム・支持構造の取り付け
- 配線工事
- モジュール取り付け
- 電源投入前の絶縁測定
- 点灯試験
- 防水処理の最終確認
- 試運転とエージング(24〜48時間)
緊急表示とバックアップ電源として、バッテリー備蓄とUPS設計を組み込んでおくと、停電時にも重要情報を表示できますよ。
竣工と引き渡し
ユーザーインターフェース設計が使いやすければ、クライアント自身でコンテンツ更新ができるため、運用コストが下がります。
引き渡し時には、以下の資料を用意しましょう:
- 完成図書一式
- 操作マニュアル
- トラブルシューティングの手順集
- 保守用交換部品リスト
- 保守契約と保証条件
見積書作成のサンプル項目を参考に、保守契約の内容を明確にしておくことで、後々のトラブルを防げますね。
次のセクションでは、用途別の設計事例を通じて、実践的なノウハウをご紹介します。
用途別設計事例:実践的なアプリケーション
LEDサインの設計は、用途によって求められる仕様が大きく異なります。ここでは、代表的な用途別に設計のポイントをご紹介しますね。
商業施設での活用事例
商業用サインの規格と設計例として、ショッピングモールのディレクトリサインを考えてみましょう。
小売店舗での視線誘導技術では、動線分析に基づいた配置と、動的コンテンツ設計のベストプラクティスを組み合わせることで、来店促進効果が高まりますよ。
デジタルサイネージ 設計ガイドに沿って、以下の仕様が一般的です:
- サイズ:55〜65インチパネル複数枚
- ピクセルピッチ:1.5〜2.5mm
- 輝度:500〜800cd/㎡(屋内)
- リフレッシュレート:60Hz以上
飲食店向けメニュー表示
飲食店向けメニュー掲示設計では、以下の特殊要件があります:
- 高い色再現性(食品の美味しそうな見え方)
- 簡単な価格・商品変更(タッチパネルまたはアプリ連携)
- キッチンからの熱・油煙への対策
- 清掃しやすい表面処理
コントラスト比の最適化により、明るい店内でもメニューがくっきり見えるように設計します。
交通・公共施設での案内表示
交通案内とウェイファインディングでは、遠距離からの視認性と多言語対応が重要です。
視線誘導と配置戦略として、人の動線を考慮した配置と、直感的に理解できるアイコン表示が効果的ですね。
空港や駅では、リアルタイム映像表示の課題として、遅延情報や緊急時の案内を瞬時に切り替える必要があります。
屋外広告とビルボード
屋外広告看板のデザイン戦略では、周囲環境との調和と高い訴求力の両立が求められます。
デジタルサイネージ 設計ガイドにおける屋外仕様:
- 輝度:5,000〜10,000cd/㎡
- ピクセルピッチ:8〜20mm
- IP等級:IP65以上
- 動作温度範囲:-30℃〜+60℃
太陽光下での視認性テストを実施し、真夏の直射日光下でも内容が判読できることを確認しましょう。
イベント・仮設用途
イベント用ポータブル表示装置では、以下の要件が追加されます:
- 軽量で組み立て・分解が容易
- ビデオウォールのモジュール接続による拡張性
- 運搬時の耐衝撃性
- 柔軟パネルと曲面取り付け対応(ステージ装飾など)
モジュール方式とモジュール配置を工夫することで、会場の形状に合わせた柔軟な設置が可能になりますよ。
特殊形状・カスタムデザイン
特注形状と切削加工事例として、ブランドロゴを立体的に表現するチャンネル文字サインがあります。
柔軟パネルと曲面取り付け技術により、円柱や球面への設置も可能です。
屋内向け照明設計では、間接照明との組み合わせで、空間全体の雰囲気を演出できますね。
ケーススタディから学ぶ
**ケーススタディ(成功事例解析)**を通じて、実際のプロジェクトから学べることは多いです:
- 渋谷スクランブル交差点の大型ビジョン:視認距離100m以上、輝度10,000cd/㎡、4K解像度
- 駅構内の多言語案内サイン:5カ国語表示、自動翻訳連携、緊急時アナウンス対応
- 高級ブランド店のショーウィンドウ:透過型LEDディスプレイ、透過率70%、店内が見える演出
次のセクションでは、最新技術トレンドと今後の展望について解説します。
最新技術トレンドと未来展望
LEDサイン業界は急速に進化しています。最新技術を理解することで、将来を見据えた設計が可能になりますよ。
MicroLEDとMini LEDの台頭
**将来技術(MicroLED/マイクロLED)**は、従来のSMD LEDと比べて以下の優位性があります:
- ピクセルピッチ0.5mm以下の超高精細表示
- コントラスト比100万:1以上
- 広色域(BT.2020カバー率90%以上)
- 長寿命(10万時間以上)
ただし、現時点ではコストが高く、大型サインへの適用は限定的です。今後3〜5年で価格が下がれば、普及が進むと予想されますね。
スマート化と IoT 連携
**センサー連携(明るさ/動作)**により、環境に応じた自動調整が可能になっています。
- 照度センサー:周囲の明るさに応じた輝度調整
- 温度センサー:過熱検知と冷却制御
- 人感センサー:通行者がいる時だけ点灯(省エネ)
- カメラ連携:顔認識による属性別コンテンツ配信
リモート監視とログ取得機能により、複数拠点のサインを一元管理できるプラットフォームも登場していますよ。
省エネ技術の進化
エネルギー効率評価では、発光効率(lm/W)が年々向上しています。最新のLEDは150〜200lm/Wに達し、5年前の製品と比べて消費電力を30〜40%削減できますね。
ソーラー駆動表示の設計も実用レベルに達しており、日照条件の良い場所では完全オフグリッド運用が可能です。
表示品質の向上
コントラスト比の最適化技術として、ローカルディミング(部分駆動)により、黒の表現力が大幅に向上しています。
白色バランス調整の手法も進化し、工場出荷時だけでなく、運用中も自動校正できるシステムが増えていますよ。
新しいアプリケーション
- 透過型ディスプレイ:ショーウィンドウに設置し、商品と映像を重ねて表示
- 3Dホログラフィック表示:立体映像による没入感ある演出
- インタラクティブサイン:タッチやジェスチャーで操作可能
- AR連携表示:スマートフォンをかざすと追加情報が表示
これらの技術を取り入れることで、従来にない体験価値を提供できますね。
まとめ:成功するLEDサイン設計のエッセンス
LEDサインの設計は、光学・電気・機械・ソフトウェアなど、多岐にわたる知識を統合する総合的なプロセスです。
設計の基本原則を押さえる
- 目的と環境の明確化:誰に何を伝えるのか、どこに設置するのか
- 視認性の確保:適切な輝度・解像度・色再現性
- **耐久
LEDサインの設計で理想の光とデザインを両立させるために
最初に感じていた「発光方式や素材の選び方が難しい…」という悩みは、ここまでのポイントを押さえることでかなり解消されたと思います。LEDサインの設計では、まず目的に合わせて正面・背面・側面・面発光などのタイプを選定し、次にアクリルや金属などの素材特性と合わせて狙う表情をつくることが大切です。さらに、色・フォント・点灯パターンで視認性とブランドイメージを両立させることで、訴求力の高い演出が可能になります。
また、配線・電源・放熱・防水などの実務的な設計にも注意することで、故障リスクを減らし、省エネ性やメンテナンス性も確保できます。これらを体系的に把握しておけば、初期費用とランニングコストのバランスも取りやすくなりますよ。
つまり、「どんな光の表現が自分の空間に最適か判断できない」というペインポイントは、発光方式・素材・構造・電源設計を総合的に理解し、自社（自店）の目的を軸に設計判断することで確実に解決できます。今後はこの知識を活かし、理想の雰囲気と機能性を兼ね備えたLEDサインづくりを実現してくださいね。
