群馬県前橋市の交差点沿い店舗にて、既設LEDビジョンの上部増設を実施しました
群馬県前橋市千代田町にて、ライフライン・サポート株式会社様向けに、店舗2階ガラス面内側へ設置済みのLEDビジョンについて、上部に1段分のLEDパネルを増設しました。
本案件では、当初1段4面で設置されていたLEDビジョンに対し、表示画面が横長になりすぎる点を改善するため、上部へ1段分を追加し、2段4列構成へ変更しました。広告枠としての表示運用を想定し、視認性、画面比率、設置位置、輝度設定、メンテナンス性に配慮しながら施工を行いました。
導入概要
本案件は、交差点付近の店舗2階ガラス面内側に設置された既設LEDビジョンの増設工事です。
既設の1段4列構成に対し、上部へ1段分のLEDパネルを追加することで、表示面を2段4列へ拡張しました。これにより、広告動画や告知コンテンツを表示する際の画面比率を改善し、より自然な表示レイアウトで運用できる構成としました。
| 項目 | 内容 |
|---|---|
| 施工場所 | 群馬県前橋市千代田町 |
| 顧客名 | ライフライン・サポート株式会社様 |
| 設置環境 | 店舗2階ガラス面内側 |
| 用途 | 広告表示・広告枠運用 |
| 形態 | 販売 |
| 施工日 | 2026年3月24日 |
| 製品 | 屋外仕様LEDビジョン |
| ピッチ | P4.4 |
| 表示サイズ | W3,840×H1,600mm |
| 表示構成 | 横4列×縦2段 |
| キャビネット数 | 8台 |
導入目的

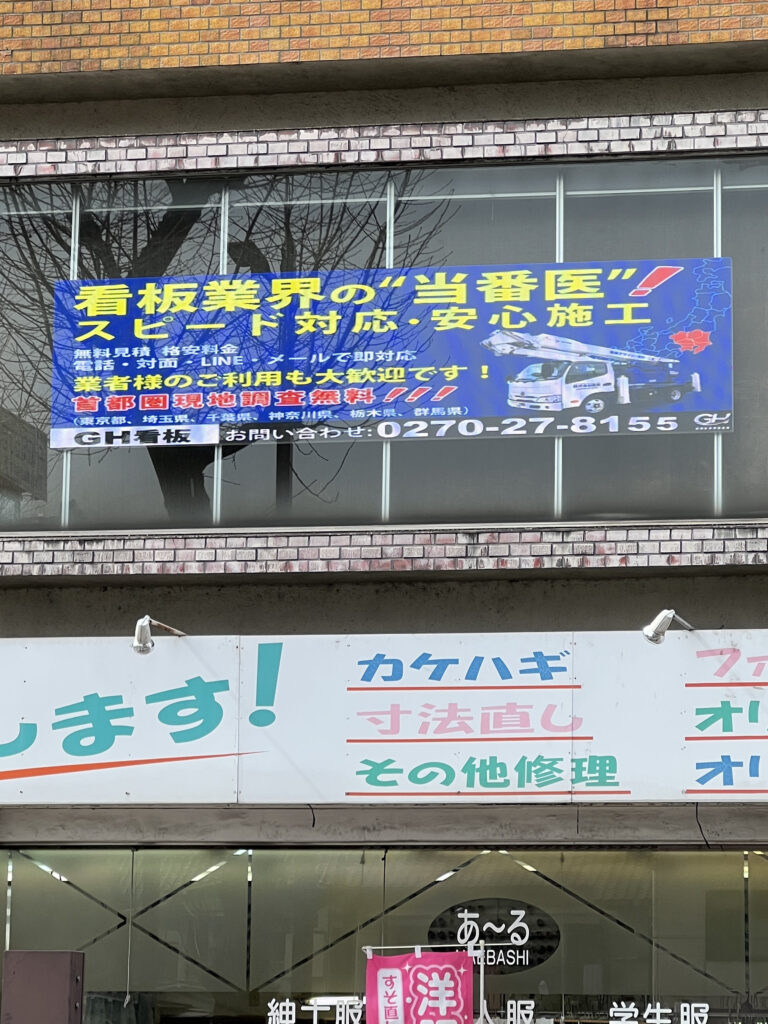

当初は1段4列のLEDビジョンとして設置されていましたが、表示画面が細長く、動画コンテンツを表示する際の比率に課題がありました。
そのため、既設LEDビジョンの上部に1段分を増設し、2段構成にすることで、広告動画やPR素材をより自然な画面比率で表示できるようにすることが求められました。
また、交差点付近という視認性の高い立地を活かし、広告枠として外部向けに映像を表示する運用を想定した構成としています。
設置条件
設置場所は、前橋市内の交差点沿いにある店舗2階のガラス面内側です。建物の正下付近を除き、交差点周辺や通行方向から視認しやすい位置にあります。
周辺には店舗が多く、正面にも店舗があるため、夜間表示時の明るさや見え方に配慮する必要がありました。
また、LEDビジョンはガラス面の内側に設置されているため、直接的な風雨の影響は受けにくい一方で、日射や室内環境による温度上昇に注意が必要な設置条件でした。
LEDビジョン仕様
| 項目 | 内容 |
|---|---|
| 環境 | 屋外仕様 |
| ピクセルピッチ | P4.4 |
| 表示サイズ | W3,840×H1,600mm |
| 解像度 | 872×364px |
| キャビネット数 | 8台 |
| 表示構成 | 横4列×縦2段 |
| 輝度設定 | 昼間100％／夜間10％ |
| 輝度切替 | タイマー設定あり |
| 制御機器 | Colorlight A35 マルチメディアコントローラー |
| 表示内容 | 広告コンテンツのローテーション表示 |
システム構成・運用方法
制御機器には、Colorlight A35マルチメディアコントローラーを採用しました。
表示内容は広告コンテンツのローテーション表示を想定しています。ただし、当社は広告運用会社ではないため、広告枠の販売、広告主とのやり取り、素材回収、配信スケジュール管理などの広告運用業務は対象外です。
納品時には、操作説明および使用手順の案内を現地で行い、運用担当者様が表示更新や輝度設定の変更を行えるようにしました。必要に応じて、遠隔でのサポートにも対応できる体制としています。
施工ポイント
本案件の主なポイントは、既設LEDビジョンを活かしながら、上部に1段分を増設した点です。
既設の1段目をそのまま使用するのではなく、全体の表示位置を調整したうえで2段目を追加しました。設置位置が低すぎると、下方向から見上げた際に1階看板などで表示面の一部が隠れる可能性があるため、下端位置を確認しながら施工を進めました。

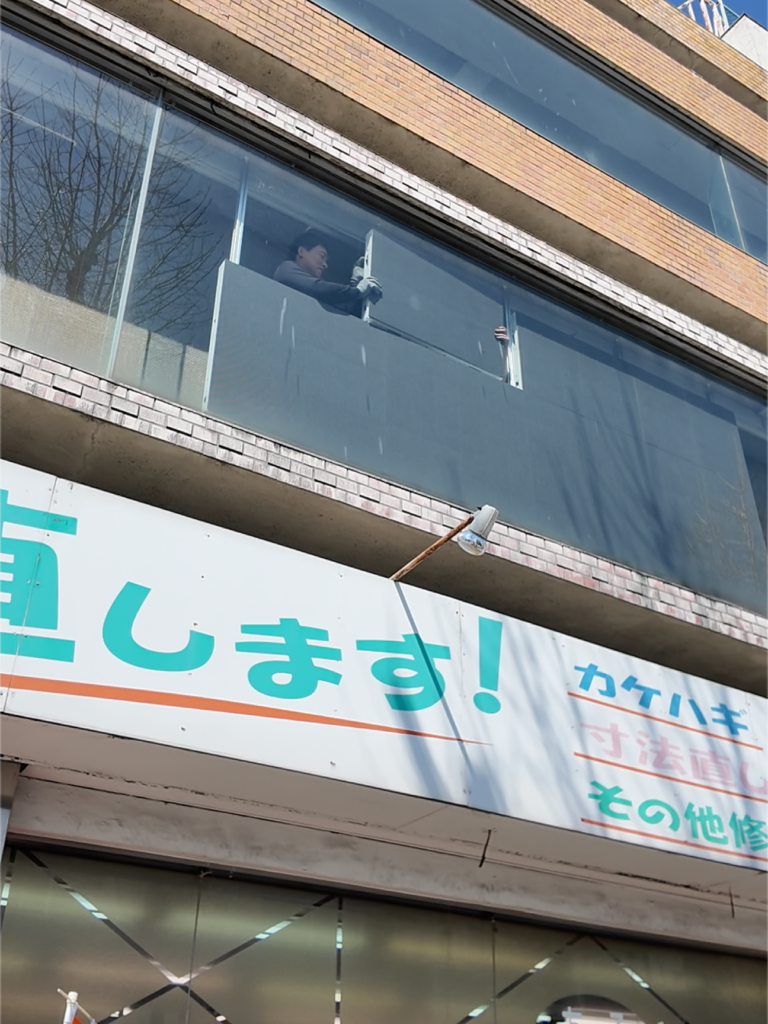

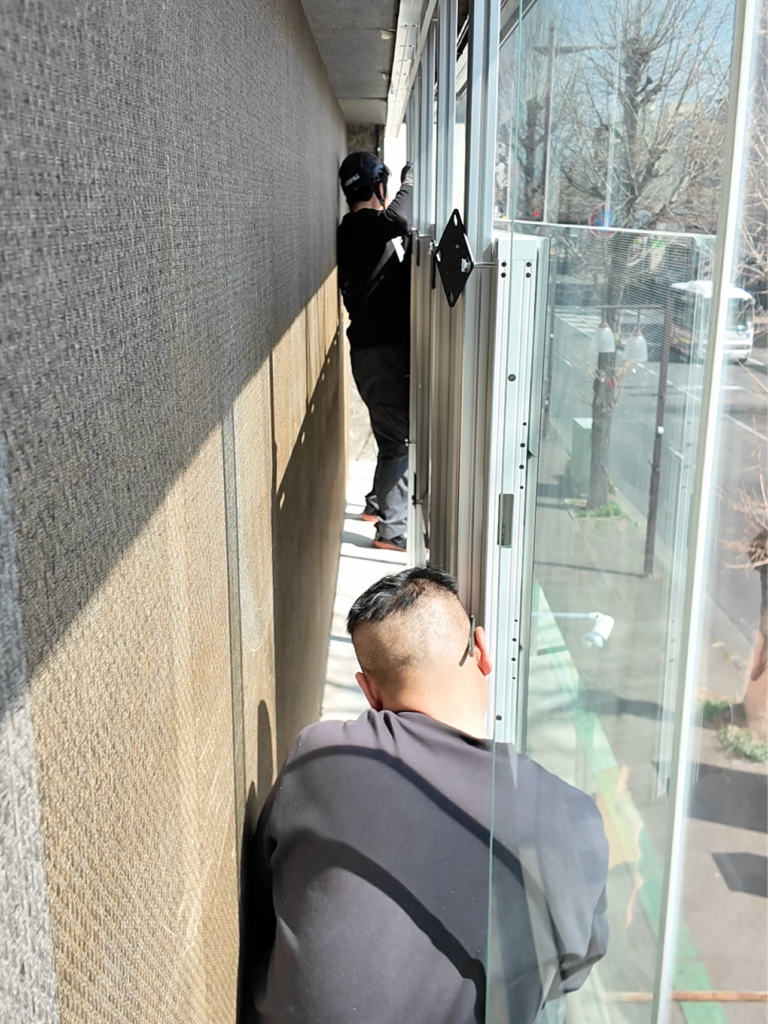

また、現場スペースが限られていたため、LEDパネルや既設設備に接触しないよう、搬入・取付時の作業動線にも配慮しました。

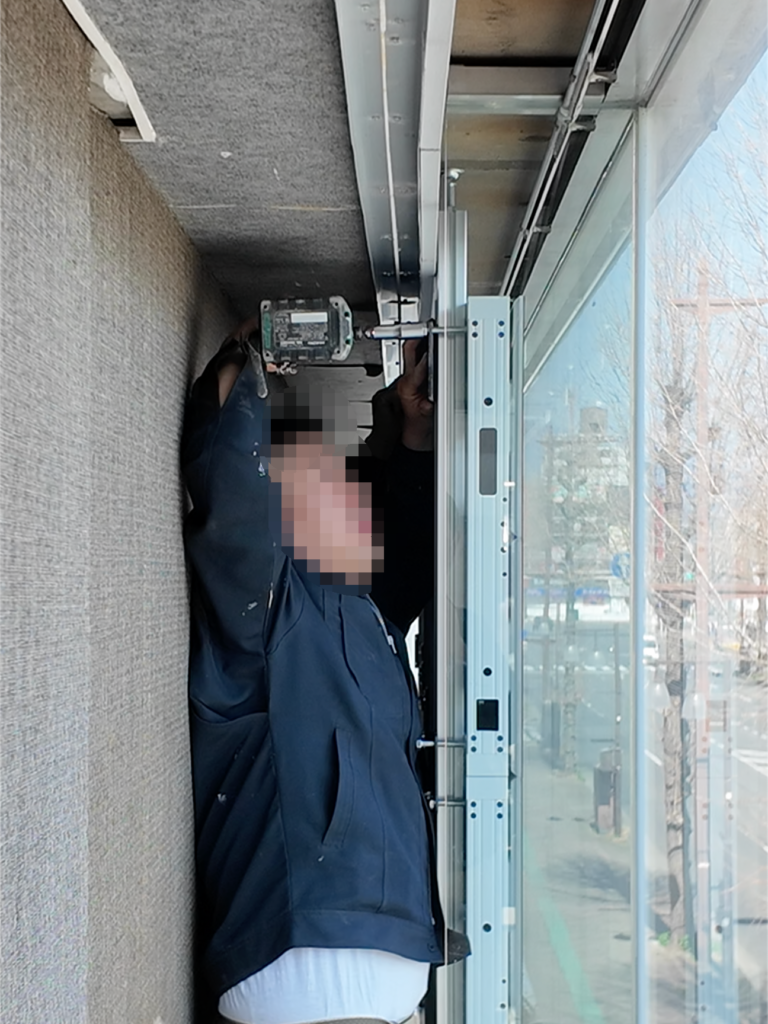

固定方式はボルト固定とし、支柱を用いてLEDビジョンを支持する構成としました。配線はできる限り目立たないよう処理し、表示面まわりの見た目にも配慮しています。
主な施工手順
- 既設LEDビジョンおよび設置位置の確認
- 増設後の表示サイズと下端位置の確認
- 既設1段分の位置調整
- 支柱・固定部の確認
- 上部1段分のLEDパネル取付
- 配線接続およびケーブル処理
- 制御機器との接続確認
- 全体点灯確認
- 輝度設定およびタイマー動作確認
- 操作説明・引き渡し
よくある課題と今回の対策
課題1：画面が横長になり、動画表示の比率が合いにくい
既設の1段4列構成では、広告動画やPR素材を表示する際に画面が細長くなりやすいという課題がありました。
対策：
上部に1段分を増設し、2段4列構成とすることで、動画コンテンツをより自然な比率で表示しやすい構成としました。
課題2：設置高さが限られており、下部が看板に隠れる可能性がある
上部へ増設するためには、既設表示面の位置調整が必要でした。一方で、全体を下げすぎると、1階看板などにより視認性が低下する可能性がありました。
対策：
施工前に表示面の下端位置を確認し、下方向からの視認性にも配慮しながら、増設後の全体位置を調整しました。
課題3：周辺店舗への明るさ配慮
交差点付近で周辺店舗も多い環境のため、夜間に明るすぎる表示とならないよう配慮が必要でした。
対策：
昼間100％、夜間10％の輝度設定を行い、タイマーによる輝度切替を設定しました。夜間は視認性を保ちながら、過度なまぶしさを抑える設定としています。
課題4：店舗ガラス面内側設置による温度上昇
ガラス面の内側に設置するため、風雨の影響は受けにくい一方で、日射や室内環境による温度上昇に注意が必要でした。
対策：
設置環境を確認し、運用時の異常発生時には遠隔確認および必要に応じた現地対応ができる体制を案内しました。
異常時の対応体制
運用開始後は、運用担当者様による定期的な表示確認を行っていただく想定です。
表示異常、輝度設定の不具合、再起動後の表示不良などが発生した場合は、まず運用担当者様より当社営業担当へ状況をご連絡いただきます。その後、必要に応じて遠隔確認・遠隔調整を行い、現地対応が必要な場合は技術担当者による点検・修理に対応します。
検収・確認項目
施工完了後、以下の項目について確認を行いました。
| 確認項目 | 内容 |
|---|---|
| 点灯確認 | 全点灯確認、輝度確認を実施 |
| 表示確認 | 広告コンテンツのローテーション表示を確認 |
| 輝度切替 | 昼夜のタイマー輝度切替を確認 |
| 起動・停止 | タイマーによる起動・停止を確認 |
| 配線確認 | LEDビジョン付属の防水コネクタ接続を確認 |
| 操作説明 | 運用担当者様へ更新・輝度変更方法を説明 |
| 引き渡し | 使用手順を案内し、必要時の遠隔サポート体制を共有 |
導入後の効果

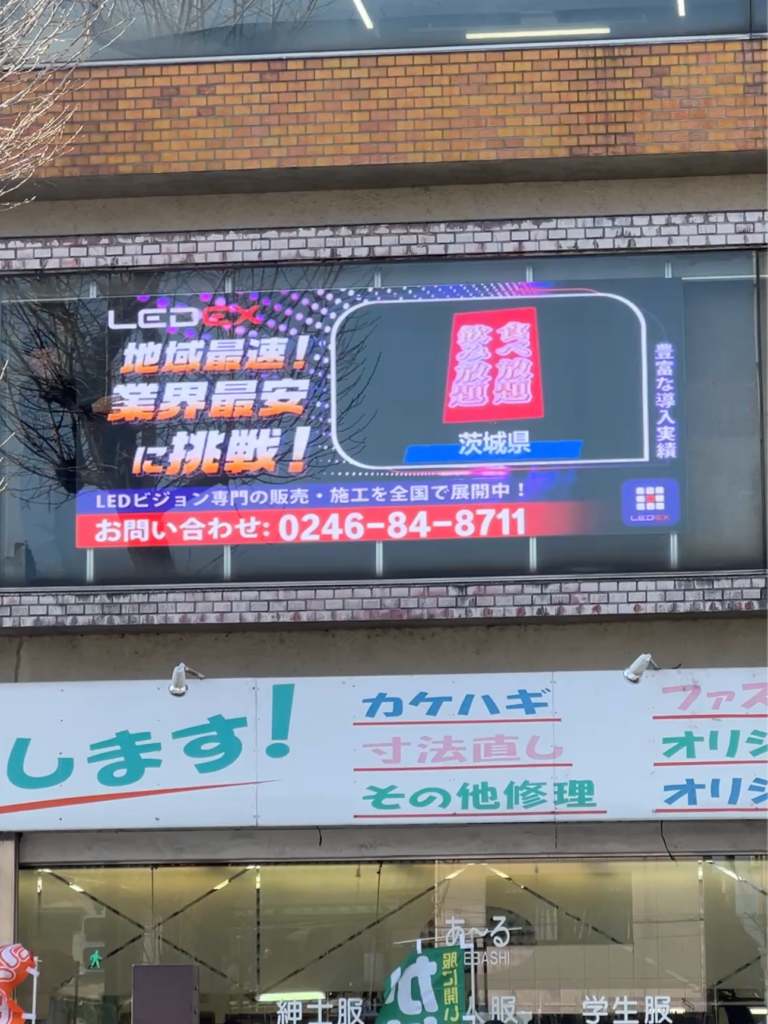

上部1段分の増設により、既設LEDビジョンは横4列×縦2段の表示構成となり、広告動画やPRコンテンツを表示しやすい画面比率になりました。
また、交差点付近からの中距離視認性を確保しながら、夜間は輝度を抑える設定としたことで、視認性と周辺環境への配慮を両立した運用が可能となりました。
運用担当者様が表示更新や輝度変更を行えるよう、現地での操作説明も実施しています。
こんな方におすすめ
以下のようなケースに適しています。
- 既設LEDビジョンの表示面を拡張したい方
- 横長すぎるLED画面の比率を改善したい方
- 交差点沿いや店舗前で広告表示を行いたい方
- 店舗ガラス面内側にLEDビジョンを設置したい方
- 広告枠運用を想定したLEDビジョンを導入したい方
- 輝度の昼夜切替や遠隔サポートを含めて相談したい方
